Kotak distribusi pengisian kendaraan listrik tahan hujan luar ruangan yang disesuaikan: Tersedia 16 ukuran, memberikan solusi fleksibel untuk pencocokan tumpukan pengisian daya

2026-04-22 0 Tinggalkan aku pesan

Bagaimana merancang kotak distribusi untuk tumpukan pengisian kendaraan listrik luar ruangan？

Dengan semakin pesatnya penerapan fasilitas pengisian kendaraan listrik di seluruh dunia, permintaan akan kotak distribusi luar ruangan untuk mendukung tumpukan pengisian daya terus meningkat. Tidak seperti kotak distribusi dalam ruangan, kotak distribusi luar ruangan untuk tumpukan pengisian harus memenuhi berbagai persyaratan seperti tahan hujan, tahan debu, pembuangan panas, observasi, dan perlindungan keselamatan.

Menurut skenario aplikasi aktual pelanggan Korea, Ouyue Electric Co., Ltd. Tiongkok telah mengembangkan seri kotak distribusi pengisian kendaraan listrik tahan hujan luar ruangan yang disesuaikan, yang mencakup 16 ukuran berbeda dan dapat disesuaikan untuk tumpukan pengisian daya dan konfigurasi berbeda. Berikut ini adalah pengenalan salah satu ukuran tipikal.

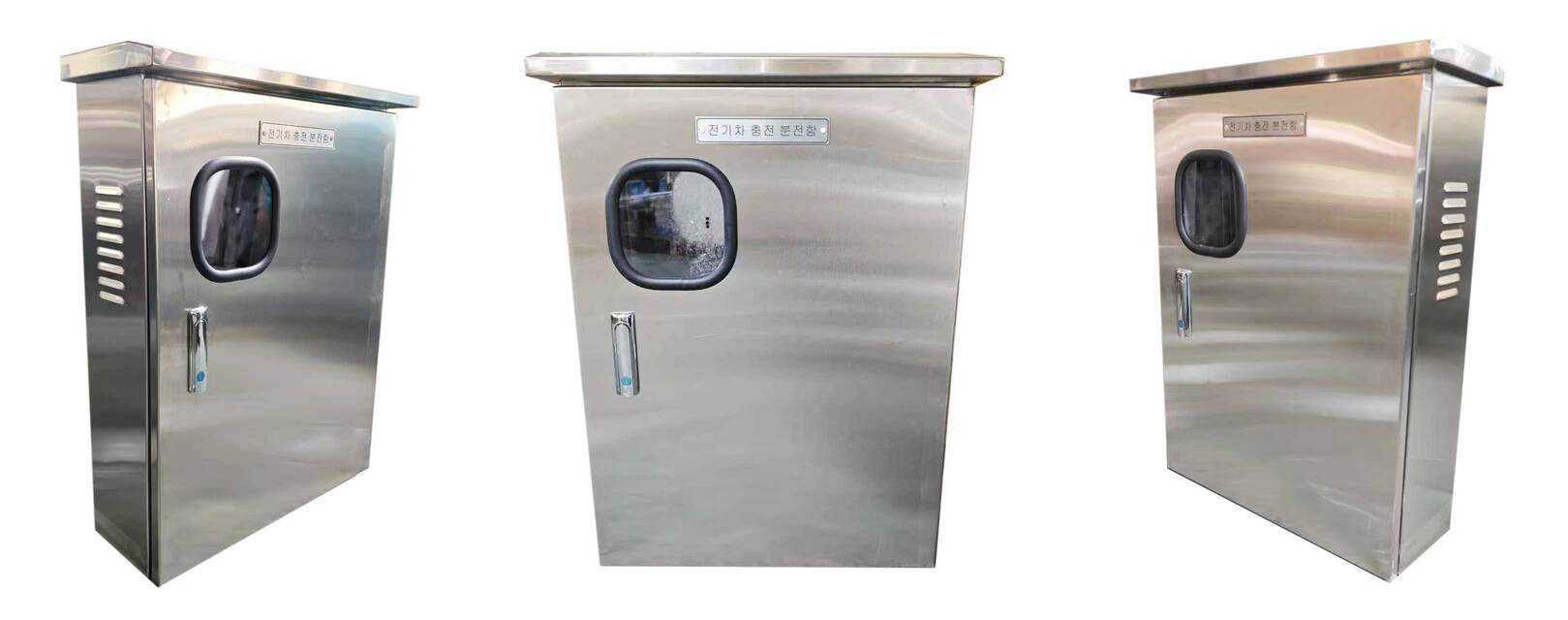

Fitur struktural utama

Posisi komponen	Deskripsi desain	Fungsi fungsi
Bagian atas kotak	Desain atap tahan hujan, atap ekstensi depan dengan tepi menetes	Cegah air hujan meresap ke dalam lapisan pintu dan lindungi komponen listrik internal
Bagian depan kotak	Dilengkapi dengan kunci pesawat (Seri tahan air AB), kunci badan rata dengan pelat pintu	Anti-pencurian dan anti-pry, dengan selotip untuk meningkatkan tingkat kedap air
Bagian depan kotak	Papan nama yang disesuaikan dengan isi "Kotak Pengisian dan Distribusi Kendaraan Listrik"	Identifikasi produk jelas, mudah diidentifikasi dan dipelihara di lokasi
Bagian depan kotak	Jendela observasi kaca persegi, kaca ganda yang dikeraskan	Amati status indikator internal, layar, atau komponen elektronik tanpa membuka pintu
Kedua sisi kotak	Ventilasi tipe Louver	Bentuk saluran pembuangan panas konveksi, kurangi suhu di dalam kotak
Bagian bawah kotak	Cadangan lubang terbuka untuk antarmuka tumpukan pengisian daya	Lebih mudah untuk memperkenalkan dan memimpin saluran listrik dan saluran sinyal dari tumpukan pengisian daya, dan disegel serta tahan air

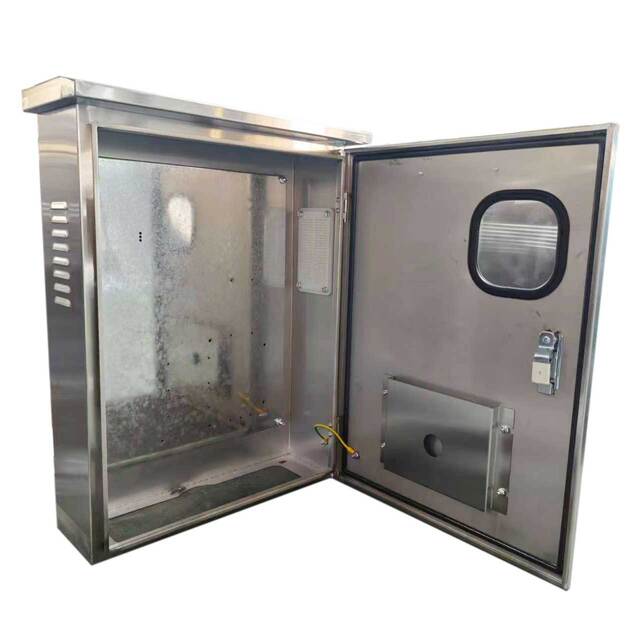

Tata letak internal: lokasi pemasangan yang dicadangkan

Sesuai dengan kebutuhan pelanggan, kotak distribusi telah direncanakan sebelumnya dan disediakan posisi pemasangan berbagai komponen kelistrikan yang dibutuhkan oleh tumpukan pengisian kendaraan listrik. Pengguna dapat menginstal komponen berikut sesuai dengan konfigurasi sebenarnya:

Sakelar utama saluran masuk (kotak plastikpemutus arus) posisi pemasangan, dengan rel panduan DIN standar
Braket tetap khusus untuk modul pengisian daya
Posisi pemasangan contacter ac dan smart meter (rel penyangga atau fiksasi pelat bawah)
Bit pemasangan pelindung lonjakan arus (SPD, proteksi petir Tipe 2).
Batang tembaga yang diarde dan batang terminal nol
Bit cadangan untuk catu daya tambahan dan unit komunikasi PLC

Catatan: Bagian dalam kotak mengadopsi desain partisi modular, dan setiap area dipisahkan oleh alur kabel, sehingga jalur jalurnya jelas, sehingga nyaman untuk pemasangan kabel di tempat dan pemeliharaan selanjutnya. Semua posisi yang dipesan direncanakan sesuai dengan persyaratan jarak listrik standar dan pembuangan panas untuk memastikan pengoperasian yang aman setelah pemasangan komponen.

Skenario penerapan kotak distribusi dan pengisian kendaraan listrik tahan hujan di luar ruangan

Rangkaian kotak distribusi ini banyak digunakan untuk:

Garasi bawah tanah dan tumpukan pengisian tanah di kawasan perumahan
Stasiun pengisian umum, tumpukan pengisian daya di area layanan berkecepatan tinggi
Pusat perbelanjaan, fasilitas pengisian parkir gedung perkantoran
Tumpukan pengisian khusus untuk stasiun bus dan tempat logistik

Keuntungan layanan khusus pabrik sumber Ou Yue

Enam belas ukuran pencocokan fleksibel: gaya penampilan yang sama, volume berbeda, beradaptasi dengan beragam adegan dari pengisian lambat rumah tangga hingga tumpukan pengisian cepat publik.
Kustomisasi seluruh proses: mulai dari ukuran kotak, tata letak internal yang dipesan hingga warna, konten papan nama dapat disesuaikan sesuai permintaan.
Pemeriksaan cepat: waktu pengiriman sampel adalah 5-7 hari kerja, mendukung pelanggan luar negeri untuk mengonfirmasi gambar dari jarak jauh.
Pengiriman batch: Kapasitas pengiriman cukup untuk memenuhi semua jenis kebutuhan pengadaan skala besar.

lectric Co., Ltd. berfokus padapembuatan kotak listrik logam selama lebih dari sepuluh tahun,dan telah mengumpulkan pengalaman penyesuaian yang kaya di bidang pengisian kendaraan listrik dan kotak distribusi. Perusahaan ini dilengkapi dengan pemotongan laser, pembengkokan CNC, penyemprotan otomatis, dan jalur perakitan untuk mendukung seluruh proses produksi mulai dari gambar hingga produk jadi.

Dengan solusi teknis profesional dan kualitas pengiriman yang andal, Ouyue Electric memberikan perlindungan jangka panjang dan stabil untuk fasilitas pengisian daya Anda.Selamat datang untuk berkonsultasi dan membeli.
