Kotak distribusi luar ruangan musim badai bagaimana cara proteksi petir? Analisis desain batang tembaga ground dan proteksi lonjakan kotak distribusi baja tahan karat

I. sambaran petir tidak hanya membelah atap --mengapa kotak distribusi luar ruangan memerlukan proteksi petir?

Ketika petir menyambar sebuah gedung atau tanah di dekatnya, arus sesaat dapat mencapai besaran yang berkisar dari puluhan kiloampere hingga ratusan kiloamper. Denyut arus yang besar ini mengancam kotak distribusi luar ruangan melalui dua jalur utama:

1. Sambaran petir langsung: Petir berdampak langsung pada kotak distribusi atau kabel yang terhubung. Meskipun kemungkinan terjadinya skenario ini rendah, jika hal ini terjadi, peralatan internal kotak distribusi hampir hancur seketika.

2. Sambaran petir dan lonjakan jaringan listrik: Skenario yang jauh lebih umum terjadi ketika petir menyambar saluran listrik atau kabel komunikasi yang jauh, menghasilkan tegangan lebih yang merambat sepanjang konduktor ke kotak distribusi; alternatifnya, sambaran petir ke tanah yang berdekatan menyebabkan tegangan berlebih pada kabel masuk dan keluar kotak distribusi melalui pulsa elektromagnetik yang kuat. Tegangan lonjakan yang "ditransmisikan secara tidak langsung" ini dapat mencapai beberapa ribu volt, yang jauh melebihi tegangan ketahanan komponen elektronik konvensional, sehingga menembus papan sirkuit dan membakar modul daya secara instan.

Dalam skenario aplikasi termasuk kotak distribusi pemantauan keamanan luar ruangan, kotak distribusi stasiun pengisian daya, dan kotak distribusi stasiun pangkalan komunikasi, peralatan internal memiliki nilai aset yang tinggi dan persyaratan ketat untuk pasokan daya berkelanjutan. Oleh karena itu, proteksi petir bukanlah fungsi tambahan opsional, namun persyaratan desain wajib.

II.Sistem landasan dari kotak distribusi baja tahan karat - dasar pondasi proteksi petir

Kotak distribusi stainless steel berfungsi sebagai atautan penting dalam proteksi petir dan sistem pentanahan, dengan intinya komponennya dirinci sebagai berikut:

1. Batang Tembaga Pembumian: Persimpangan Konvergensi untuk Semua Kabel Grounding Pelindung

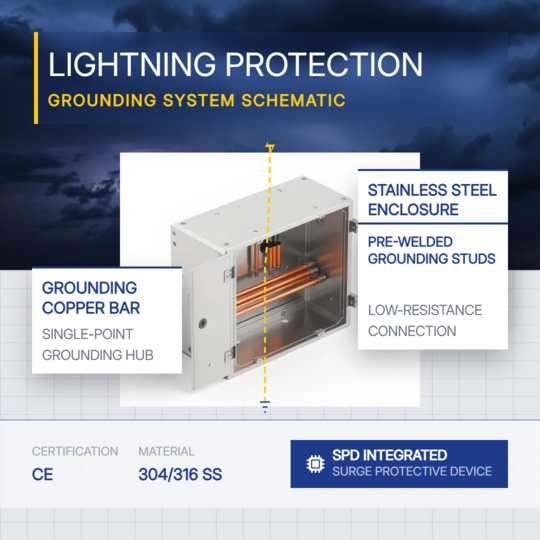

Batang tembaga grounding dipasang di dalam kotak distribusi adalah inti dari sistem grounding lengkap kotak tersebut. Itu kabel ground khusus dari penangkal petir, kabel ground dari penutup kotak, dan kabel ground pelindung semua peralatan yang terhubung semua berkumpul di persimpangan ini, sebelum dihubungkan ke jaringan grounding melalui kabel grounding utama. Batangan tembaga ini dibuat dari kuningan yang menawarkan konduktivitas listrik dan ketahanan korosi yang sangat baik. Dibandingkan dengan batang besi galvanis, batangan kuningan tidak menimbulkan korosi setelah servis jangka panjang, dan resistensi kontaknya tetap stabil tanpa meningkat seiring waktu.

Nilai fungsional utama dari landasan batangan tembaga dalam sistem proteksi petir sejajar dengan Prinsip "pembumian satu titik": semua landasan pelindung peralatan berkumpul di lokasi yang sama, yang mencegah kerusakan sekunder pada peralatan disebabkan oleh perbedaan potensial yang disebabkan oleh beberapa titik landasan yang tersebar. Selama pelepasan arus petir sesaat, arus tinggi jangka pendek potensial akan terbentuk pada batang tembaga grounding. Namun, jika selungkup dan landasan sinyal dari semua peralatan yang terhubung memiliki potensi listrik yang sama terikat pada batang tembaga ini, tidak ada perbedaan potensial berbahaya yang akan dihasilkan antara peralatan yang berbeda.

2. Penutup Kotak Baja Tahan Karat: Badan Ekuipotensial yang Inheren

Bodi kotak baja tahan karat 304 bersifat elektrik konduktif sebagai struktur yang terintegrasi. Setelah penutup kotak terpasang dengan aman terhubung ke batang tembaga grounding, seluruh kotak membentuk ekuipotensial tubuh dengan efek sangkar Faraday. Bahkan jika medan elektromagnetik eksternal berubah secara drastis, lingkungan elektromagnetik di dalam kotak tetap ada relatif stabil. Penutup kotak juga memberikan tingkat tertentu pelindung dan atenuasi untuk pulsa elektromagnetik internal. Sementara itu, badan kotak yang terikat secara ekuipotensial memastikan bahwa personel pengoperasian tidak akan melakukannya menderita bahaya sengatan listrik [jika terjadi kesalahan isolasi sistem].

AKU AKU AKU. Inspeksi sebelum hujan badai -Tiga hal mengenai sistem proteksi petir distribusi outdoor kotak

Untuk kotak distribusi outdoor sudah dipasang ke dalam operasi, direkomendasikan bahwa personel operasi dan pemeliharaan selesaikan pemeriksaan berikut sebelum datangnya badai petir periode berisiko tinggi:

1. Inspeksi visual landasan koneksi:

Periksa apakah semua terminal pada batang tembaga grounding terpasang terpasang dengan aman, baik lapisan isolasi kabel grounding utuh, dan apakah permukaan batang tembaga mengalami oksidasi parah atau berkarat. Jika ditemukan ada kelonggaran, segera kencangkan; jika ada korosi ditemukan, segera ganti komponen terkait.

2. Resistensi landasan pengukuran:

 Gunakan penguji resistansi pentanahan khusus untuk mengukur resistansi pentanahan dari elektroda pentanahan utama kotak distribusi. Jika nilai terukur melebihi 10 ohm, periksa elektroda grounding korosi, patah, atau periksa apakah tanah di sekitarnya terlalu kering. Tambahkan elektroda pembumian tambahan atau gunakan zat pereduksi resistansi sebagai diperlukan.

3.Pemeriksaan status SPD:

Paling SPD dilengkapi dengan jendela indikator status, dimana warna hijau menunjukkan normal operasi dan warna merah menunjukkan kesalahan yang memerlukan penggantian. SPD akan dilakukan secara bertahap menurun setelah menyerap beberapa lonjakan. Saat jendela status berubah menjadi merah, itu menunjukkan bahwa varistor internal telah rusak dan harus diganti di a tepat waktu; jika tidak, fungsi proteksi petir akan gagal beroperasi secara normal.
