Kotak distribusi tahan hujan luar ruangan baja tahan karat yang dicat dengan semprotan putih, foto asli produksi massal: Dari penyemprotan badan kotak, pengawetan strip karet tahan air hingga analisis lengkap struktur internal

I. Badan kotak telah disemprot dan menunggu perakitan panel pintu

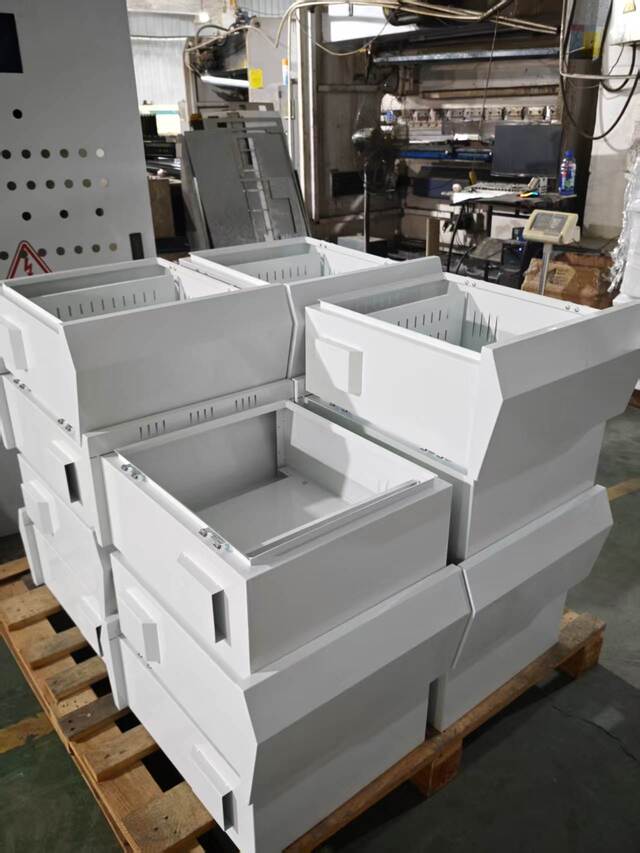

Pada foto asli pertama, puluhan badan kotak Stainless steel berwarna putih yang telah disemprotkan ditumpuk lapis demi lapis, menunggu strip karet panel pintu mengering sebelum perakitan akhir. Setiap permukaan kotak ditutupi dengan lapisan bubuk elektrostatik putih yang seragam dan halus. Sudut-sudutnya tertekuk rapi dan lasannya halus dan penuh.

Kumpulan kotak ini terbuat dari baja tahan karat 304 sebagai bahan dasarnya dan dilapisi dengan bubuk elektrostatis kelas luar ruangan berwarna putih. Lapisan putih memiliki fungsi praktis dalam skenario luar ruangan - permukaan berwarna terang memantulkan radiasi panas sinar matahari. Di lingkungan bersuhu tinggi di musim panas, suhu permukaan kotak putih bisa 8-12°C lebih rendah dibandingkan kotak abu-abu tua, yang membantu mengurangi kenaikan suhu di dalam kotak dan memperpanjang masa pakai komponen. Hal ini pula yang menjadi alasan mengapa kotak distribusi luar ruangan di pasar Eropa dan Timur Tengah umumnya lebih memilih lapisan putih.

II. Strip karet tahan air untuk panel pintu telah dipasang. Setelah sembuh, bisa dirakit

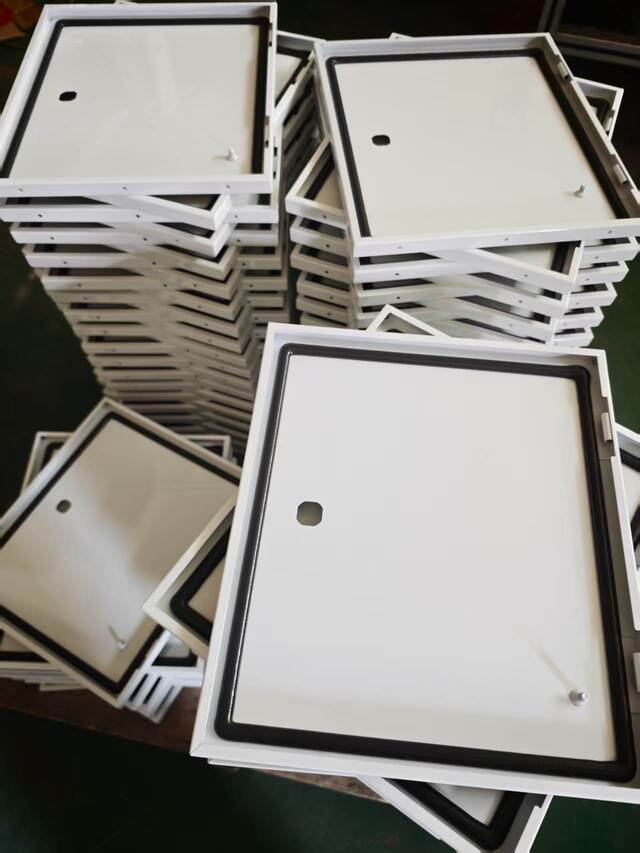

Gambar kedua menunjukkan panel pintu yang cocok dengan kumpulan kotak ini. Panel pintu telah dilengkapi dengan penyemprotan putih, dan strip karet tahan air hitam terus menerus tertanam di tepinya. Saat ini sedang dalam tahap perawatan strip karet dan diam. Strip karet terbuat dari bahan busa sel tertutup EPDM (Ethylene Propylene diene monomer rubber). Itu tertanam ke dalam alur penyegelan di bagian dalam pintu kotak melalui alat perekat khusus, dan seluruh lingkaran disegel tanpa ada kerusakan.

Alasan membiarkan strip sealant menempel dan mengeras setelah pemasangan adalah, setelah tertanam, perekat di bagian belakang strip EPDM memerlukan waktu yang cukup untuk merekat sepenuhnya dengan alur baja tahan karat, sehingga mencegah delaminasi atau lengkungan berikutnya. Selain itu, tegangan internal timbul pada strip selama kompresi dan penyisipan; membiarkannya beristirahat memungkinkan material mendapatkan kembali elastisitas alaminya, menghindari ketidakrataan permukaan yang disebabkan oleh pelepasan tegangan setelah perakitan.

Setelah setiap kumpulan strip penyegel panel pintu disembuhkan, pemeriksa kualitas melakukan pemeriksaan acak terhadap kerataan permukaan penyegelan dan konsistensi pantulan strip.

Sebelum dikirim, seluruh kotak menjalani pengujian hujan atau pengambilan sampel kedap udara IP65 untuk memverifikasi bahwa kinerja penyegelan memenuhi standar. Strip penyegel berbusa sel tertutup EPDM yang dipilih oleh Ouyue Electric memiliki kisaran suhu pengoperasian jangka panjang -40°C hingga 120°C, mempertahankan sifat pantulan dan penyegelan yang stabil bahkan setelah bertahun-tahun terpapar sinar matahari luar ruangan dan hujan.

AKU AKU AKU. Pembongkaran komponen struktural internal kotak distribusi baja tahan karat

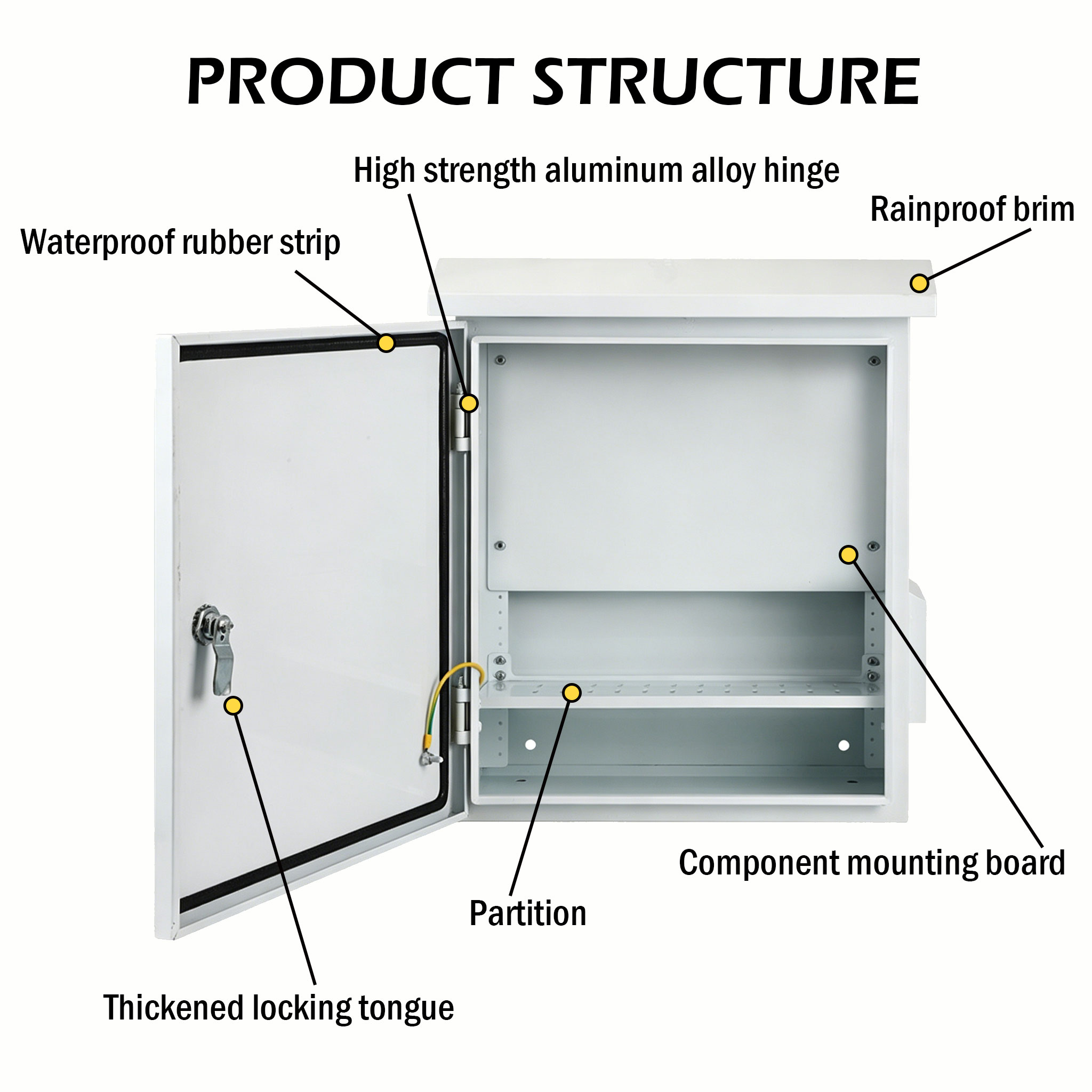

Gambar ketiga menunjukkan struktur internal yang sudah dirakit lengkapKotak distribusi tahan hujan luar ruangan dari baja tahan karat. Kelima komponen utama tersebut terlihat jelas dan dibongkar item demi item sebagai berikut:

1. Kunci lidah berputar

Panel pintu dilengkapi dengan kunci lidah stainless steel. Saat ditutup, kunci lidah mencengkeram pelat kunci di bagian dalam kusen pintu kotak dengan erat untuk memastikan panel pintu tertutup rapat dan strip segel ditekan ke bawah. Inti kunci terbuat dari baja tahan karat 304, yang tahan karat dan anti macet. Sesuai dengan kebutuhan pelanggan, kunci kunci universal, kunci segitiga anti maling, atau kunci pembuka pegas tipe tekan dapat dipilih sebagai opsi, yang semuanya mendukung penyesuaian batch.

2. Strip karet tahan air

Dari sudut pandang bagian dalam, terlihat jelas bahwa strip karet tahan air EPDM hitam tersebar seluruhnya di sepanjang lingkaran dalam panel pintu tanpa ada jahitan atau patah. Saat panel pintu ditutup, strip karet ditekan secara merata antara panel pintu dan kusen pintu kotak, membentuk permukaan penyegelan elastis terus menerus yang mencegah air hujan, debu, dan kelembapan merembes melalui celah pintu.

3. Pinggiran tahan hujan

Bagian atas kotak dilengkapi dengan struktur pinggiran miring yang memanjang ke depan. Fungsi dari desain pembengkokan ini adalah untuk mengarahkan air hujan yang mengalir ke bawah sepanjang dinding atau di atas kotak ke area yang jauh dari celah pintu, mencegah air menumpuk di sepanjang tepi atas panel pintu dan merembes ke dalam permukaan perapat. Pinggiran topi dan badan utama kotak terbuat dari potongan papan yang sama melalui pembengkokan CNC dan dibentuk menjadi satu kesatuan. Tidak perlu pengelasan, dan tidak ada risiko kebocoran las.

4. Papan pemasangan komponen

Bagian dalam kotak dilengkapi dengan pelat pemasangan bergerak yang dapat dilepas untuk dipasangpemutus sirkuit, kontaktor, blok terminal dan komponen lainnya. Pelat pemasangan terbuat dari pelat baja galvanis atau pelat baja tahan karat dan dipasang pada tiang yang tertanam di bagian belakang kotak dengan sekrup. Desain yang dapat dilepas berarti pelanggan dapat menyelesaikan pra-perakitan dan pemasangan kabel komponen di luar kotak, lalu memasang seluruh papan ke dalam kotak, sehingga meningkatkan efisiensi pemasangan di lokasi.

5. Partisi

Bagian dalam kotak dapat dilengkapi dengan partisi logam sesuai dengan kebutuhan pelanggan, membagi ruang di dalam kotak menjadi partisi listrik independen. Fungsi partisi meliputi: mencapai isolasi fisik rangkaian dengan level tegangan berbeda, memisahkan rangkaian utama dari rangkaian kontrol, atau menyediakan ruang pelindung independen untuk komponen tertentu. Partisi dipasang pada braket partisi di dalam kotak dengan sekrup, dan posisinya dapat disesuaikan secara fleksibel sesuai dengan gambar pelanggan.

IV. Dengan jalur produksi nyata, kami mengundang Anda untuk memverifikasi kualitasnya

Apakah Anda memerlukan kotak distribusi tahan hujan luar ruangan standar atau badan kotak non-standar yang disesuaikan secara mendalam sesuai dengan gambar proyek, Ouyue Electric dapat menghadirkan kotak distribusi baja tahan karat yang tahan uji penggunaan di luar ruangan dengan kemampuan manufaktur dan standar kontrol kualitas dari pabrik sumber.

Hanya membutuhkan waktu 7 hari untuk menghasilkan produk jadi setelah gambar produk dikonfirmasi.Selamat datang untuk mengirimkan persyaratan teknis atau spesifikasi kotak Anda. Kami akan memberikan saran solusi dan penjadwalan sampel sesegera mungkin.
