Kabinet distribusi listrik XL-21 baru dari Ouyue Electric telah diluncurkan, dan batch pertama ditujukan ke Korea Selatan

I. Membagi struktur atas dan bawah

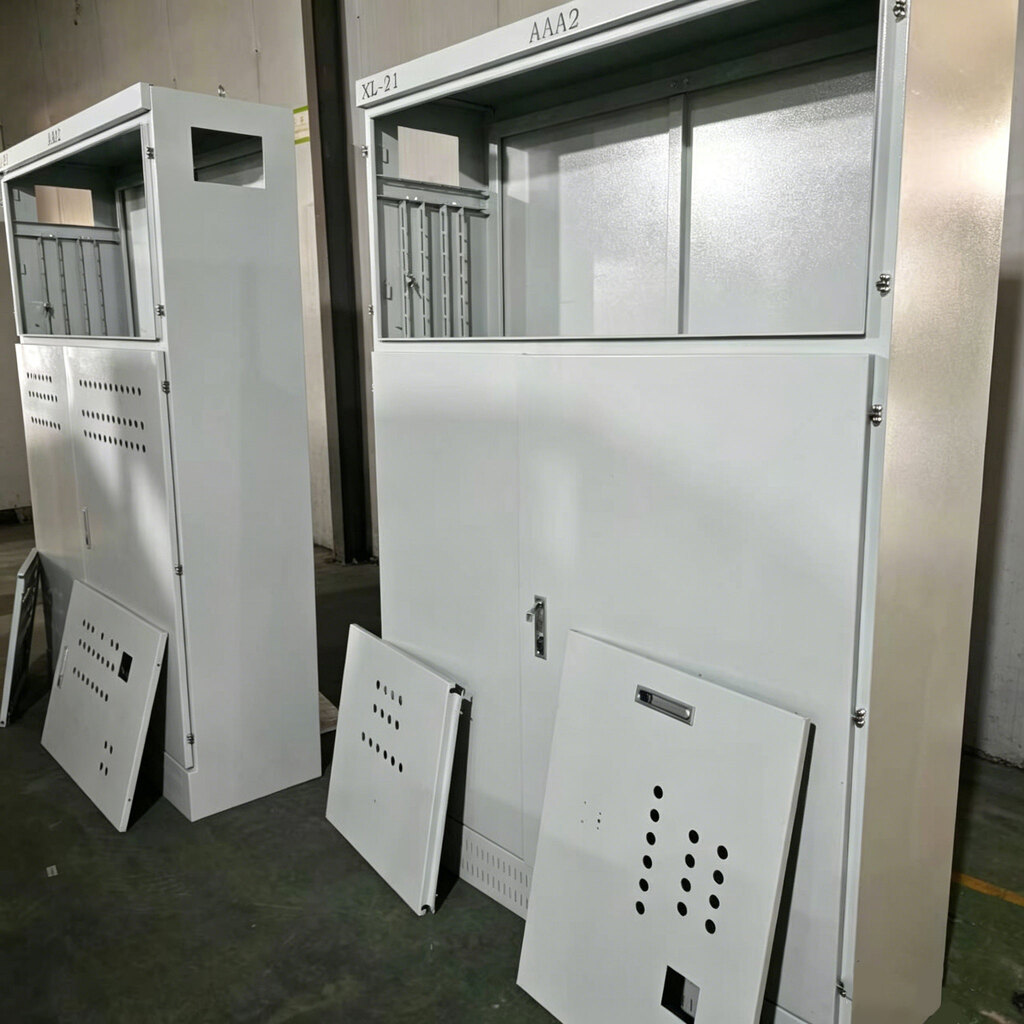

Foto asli pertama menunjukkan tampilan keseluruhan kabinet distribusi listrik XL-21. Kabinet mengadopsi desain struktur atas dan bawah yang terbagi, dengan jelas membagi area fungsional menjadi dua Ruang independen, atas dan bawah.

Bagian atas: Area jendela observasi instrumen

Posisi pemasangan jendela transparan disediakan di bagian atas kabinet untuk mengatur amperemeter, voltmeter, lampu indikator, sakelar pergantian, dan komponen pengukuran dan tampilan lainnya. Personel pengoperasian dan pemeliharaan tidak perlu membuka pintu lemari. Mereka dapat membaca parameter kelistrikan dan menentukan status pengoperasian secara real time melalui jendela, yang sangat meningkatkan efisiensi dalam inspeksi harian dan deteksi kesalahan. Bagian atas kabinet disediakan untuk posisi identifikasi, yang dapat ditempel dengan nomor sirkuit, papan nama peralatan, atau label peringatan keselamatan sesuai dengan kebutuhan pelanggan.

Bagian bawah: Kompartemen pengoperasian sakelar utama

Kompartemen pengoperasian sakelar utama di bagian bawah kabinet dilengkapi dengan kunci pintu independen. Permukaan pintu lemari dilengkapi dengan beberapa set lubang bundar pembuangan panas, yang membentuk saluran udara konveksi depan dan belakang dengan pelat belakang pembuangan panas dengan spesifikasi yang sama di bagian belakang kabinet. Sambil memastikan ventilasi dan pembuangan panas, diameter lubang bundar dikontrol pada titik keseimbangan antara pencegahan debu dan pembuangan panas, sehingga mengurangi masuknya debu. Pintu gudang dilengkapi dengan kunci mekanis khusus untuk mencegah kesalahan pengoperasian oleh personel yang tidak berwenang dan memenuhi persyaratan manajemen keselamatan kelistrikan di lokasi industri.

II. sistem instalasi internal yang dapat disesuaikan: Satu set kabinet kompatibel dengan beberapa skema distribusi daya

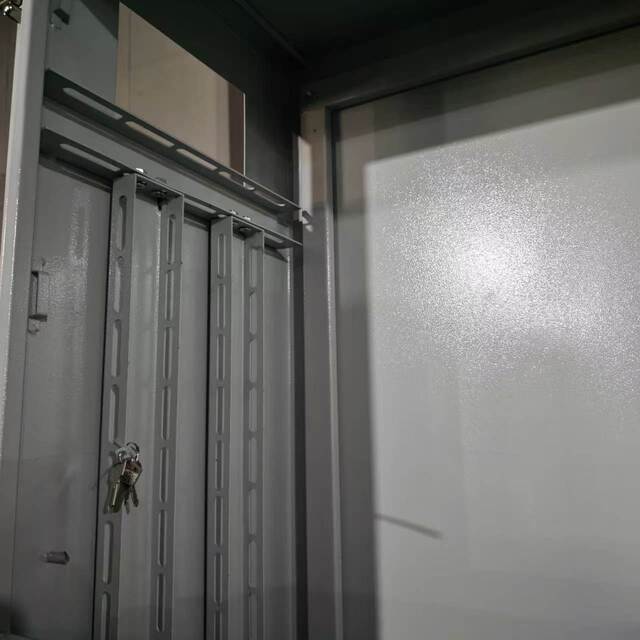

Foto asli kedua berfokus pada detail struktural internal kabinet distribusi daya XL-21, menampilkan fitur desain paling inti dari produk ini – sistem instalasi yang dapat disesuaikan sepenuhnya.

Pra-instal beberapa set kolom instalasi yang dapat disesuaikan

Bagian dalam kabinet sudah dipasang sebelumnya dengan beberapa kolom pemasangan memanjang, masing-masing dengan lubang panjang. Rel pemandu pemasangan dan pelat pemasangan dapat diatur ketinggiannya secara bebas ke atas dan ke bawah di sepanjang kolom. Artinya, kabinet yang sama dapat secara fleksibel disesuaikan dengan spesifikasi berbeda dari pemutus sirkuit, kontaktor AC, relai termal, dan busbar tembaga sesuai dengan rencana distribusi daya sebenarnya. Baik itu sakelar utama 200A atau 630A, dan apakah itu konfigurasi multi-loop atau beberapa loop, posisi pemasangan dapat diatur sesuai kebutuhan tanpa perlu mengganti kabinet.

Kompartemen gudang bersifat independen, dan listrik kuat dan lemah dipisahkan

Area instrumen dan kompartemen sakelar utama dipisahkan oleh partisi logam untuk menghasilkan kabel terpisah untuk listrik kuat dan lemah. Desain ini memiliki dua arti penting: Pertama, interferensi elektromagnetik yang dihasilkan oleh arus besar di sirkuit utama diisolasi di kompartemen bawah dan tidak akan mempengaruhi keakuratan pengukuran instrumen dan jalur sinyal di kompartemen atas. Kedua, saat memeriksa sakelar utama, jaga agar sirkuit instrumen bagian atas tetap terisolasi untuk mengurangi risiko sentuhan yang tidak disengaja. Papan partisi memiliki lubang perutean kawat, dan bukaan pelindung karet disediakan di titik lintasan kabel untuk mencegah terpotongnya lapisan insulasi.

AKU AKU AKU. Pelat baja canai dingin + lapisan bubuk elektrostatis: Memberikan perlindungan jangka panjang untuk distribusi daya dalam ruangan

Kabinet distribusi daya XL-21 dibuat dari baja canai dingin berkualitas tinggi, dibentuk melalui pemotongan laser terintegrasi dan pembengkokan CNC, dengan sudut-sudutnya dirakit menggunakan sambungan baut. Dibandingkan dengan struktur yang dilas sepenuhnya, rakitan yang dibaut memastikan integritas struktural sekaligus menawarkan kemudahan yang lebih besar untuk pembongkaran, pemeliharaan, dan penggantian atau peningkatan komponen internal.

Permukaan kabinet dilapisi dengan lapisan bubuk elektrostatik, menampilkan hasil akhir matte abu-abu-putih. Dibandingkan dengan penyemprotan cat tradisional, pelapisan bubuk elektrostatik menawarkan daya rekat yang lebih kuat dan ketahanan yang unggul terhadap benturan dan korosi. Di lingkungan industri dalam ruangan—seperti bengkel, pabrik, dan gardu induk—bahan ini tetap tahan lama dalam penggunaan jangka panjang tanpa terkelupas atau berkarat. Lapisan matte abu-abu-putih memberikan estetika bersih dan modern yang melengkapi desain standar ruang distribusi di berbagai lingkungan industri.

Setiap kabinet secara standar dilengkapi dengan panel belakang yang dilengkapi lubang ventilasi, sejajar dengan lubang ventilasi melingkar pada pintu untuk menciptakan saluran konveksi udara alami. Pintu dilengkapi dengan kunci mekanis khusus, dan kunci dikelola secara terpusat untuk memastikan hanya teknisi listrik resmi yang dapat mengakses kompartemen sakelar utama, sehingga mencegah masuknya orang yang tidak berwenang.

IV. Ekspor ke Korea Selatan: Kompatibel dengan standar distribusi tenaga industri luar negeri

Kabinet distribusi daya XL-21 batch ini telah disesuaikan untuk klien Korea, dengan adaptasi tingkat voltase, pemilihan spesifikasi busbar, dan dimensi kabinet yang disesuaikan dengan persyaratan teknis pelanggan. Pasar distribusi tenaga listrik industri Korea Selatan menempatkan dua tuntutan utama pada peralatan: pertama, isolasi zona tegangan tinggi dan tegangan rendah yang terstandarisasi; kedua, kompatibilitas dalam pemasangan kabinet internal—lini produksi pabrik sering kali memerlukan penyesuaian konfigurasi sirkuit daya berdasarkan perubahan tugas produksi, dan sistem pemasangan yang dapat disesuaikan secara tepat memenuhi persyaratan fleksibel ini.

Dari Tiongkok ke Korea Selatan, rute angkutan laut pendek dan bea cukai sangat efisien. Ouyue Electric menyediakan kemasan standar ekspor yang disesuaikan untuk pasar Korea: peti kayu yang difumigasi dengan lapisan bantalan film gelembung khusus, dan kompartemen terpisah untuk lemari dan aksesori guna memastikan keamanan produk selama pengiriman laut dan transit darat.

V. Sesuaikan solusi distribusi listrik Anda mulai dari XL-21

ItuKabinet distribusi daya XL-21merupakan pencapaian terbaru Ouyue Electric di bidang distribusi tenaga industri. Dari sistem pemasangan yang dapat disesuaikan hingga struktur gudang terpisah, mulai dari proses pelapisan bubuk pelat baja canai dingin hingga kemudahan perakitan dan pemeliharaan baut, setiap desain berorientasi pada skenario penggunaan sebenarnya.

Hanya membutuhkan waktu 7 hari untuk menghasilkan produk jadi setelah gambar produk dikonfirmasi. Apakah Anda memerlukan konfigurasi standar atau penyesuaian mendalam sesuai dengan gambar proyek, kami menyambut Anda untuk mengirimkan persyaratan teknis Anda. Kami akan memberi Anda saran solusi dan penjadwalan sampel.
