Ouyue Electric telah meluncurkan cangkang kotak distribusi logam berlapis ganda yang terpisah: dengan zona arus kuat dan lemah yang terpisah serta stud yang sudah dipasang sebelumnya, ini mempersingkat waktu perakitan untuk set lengkap

I. Pemotretan nyata produksi massal: Lemari standar disusun dan keluar dari jalur produksi, menghadirkan kemampuan pengiriman batch secara intuitif

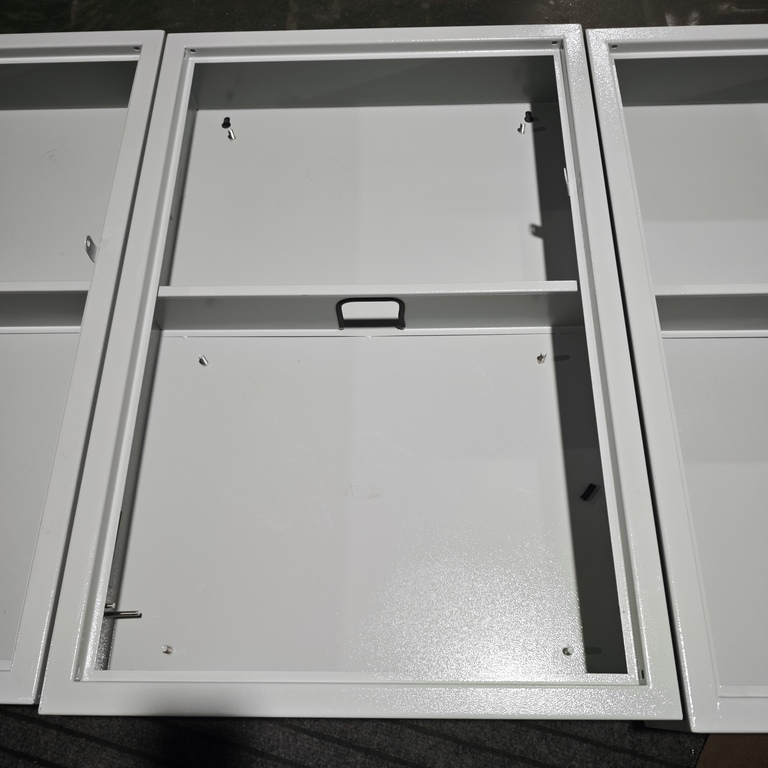

Foto asli pertama menangkap pemandangan deretan cangkang kotak distribusi logam berlapis ganda yang dipisahkan dan ditempatkan berdampingan di area perakitan bengkel. Badan kabinet belum memasang panel pintu, tetapi detail proses lembaran logam dari badan kotak itu sendiri terlihat sepenuhnya - tepi dan sudut kusen teratur, garis tepi tekukan rapi, dan lasan halus tanpa gerinda.

Bagian utama kabinet terbuat dari pelat baja canai dingin berkualitas tinggi, yang dibentuk dengan pemotongan laser dan pembengkokan CNC menjadi satu bagian. Rangka kotak menebal dan diperkuat, dengan kemampuan menahan beban dan ketahanan benturan yang kuat. Permukaannya telah mengalami fosfat untuk menghilangkan karat dan perawatan pelapisan bubuk epoksi elektrostatik suhu tinggi. Lapisannya berwarna putih gading matte, dengan permukaan cat seragam dan halus.

 Memiliki fitur pencegahan karat, tahan korosi, tahan gores, dan tidak mudah menguning, sehingga cocok untuk penggunaan jangka panjang di lingkungan dalam ruangan yang kering. Penampilan berlapis bubuk putih sederhana dan modern, dan sangat terkoordinasi dengan lingkungan dekorasi interior pabrik, ruang distribusi gedung, laboratorium, dll.

Tautan proses	Metode pemrosesan	Fungsi
Bahan dasar	Pelat baja canai dingin berkualitas tinggi, dibentuk dengan pembengkokan CNC dalam satu bagian	Kekuatan tinggi, tidak mudah berubah bentuk, dan rangka menebal dan diperkuat
Pengelasan	Pengelasan titik yang presisi, dengan lapisan las yang halus	Fondasi penyegelannya bagus, tanpa gerinda atau tepi yang tajam
Perawatan awal	Fosfat untuk menghilangkan karat	Meningkatkan daya rekat lapisan bubuk dan memberikan lapisan dasar tahan karat
Lapisan	Lapisan bubuk epoksi elektrostatik suhu tinggi, putih gading matte	Anti karat, anti korosi, tahan gores dan tidak mudah menguning

II. Penjelasan rinci struktur internal: Partisi partisi terintegrasi + stud pra-instal, menyederhanakan perakitan set lengkap dari tingkat lembaran logam

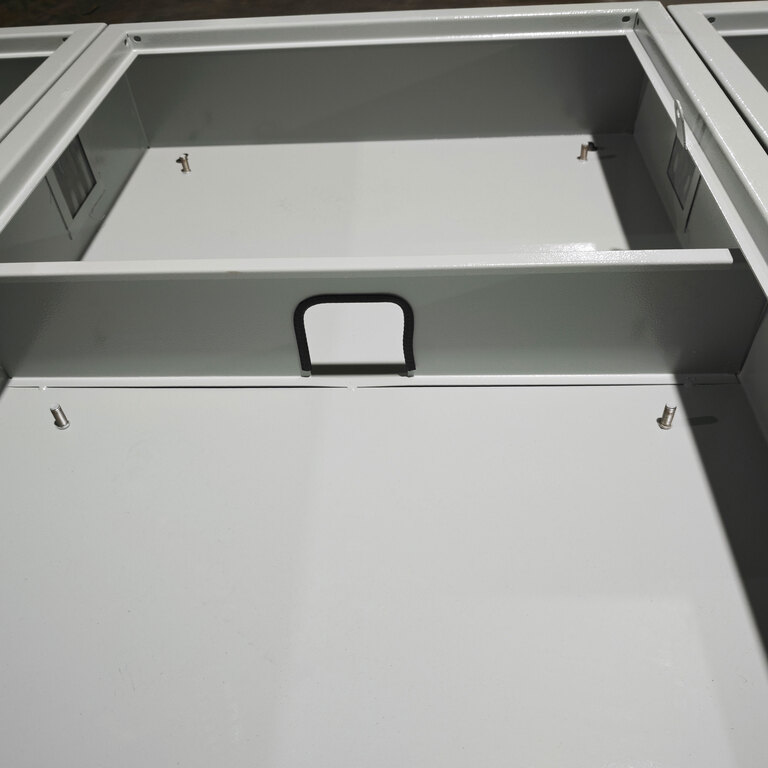

Foto asli kedua memperlihatkan struktur internal kabinet, dengan jelas menampilkan desain inti produk ini - partisi dua lapis dan sistem tiang yang sudah dipasang sebelumnya.

Papan partisi logam terintegrasi: Listrik kuat dan lemah dipisahkan, dan kabelnya rapi

Pelat partisi logam terintegrasi dipasang secara horizontal di dalam kotak, membagi rongga bagian dalam menjadi dua kompartemen pemasangan independen di bagian atas dan bawah. Partisi ini dilas dan dipasang pada rangka kotak, sehingga memiliki kekuatan tinggi, ketahanan terhadap tekukan, dan kemampuan untuk menopang komponen listrik yang lebih berat. Nilai inti dari struktur ini terletak pada pencapaian pemisahan listrik kuat dan lemah atau susunan komponen secara hierarki:

Kompartemen atas:Dapat digunakan untuk memasang komponen kontrol dan sinyal seperti instrumen, lampu indikator, modul PLC, blok terminal, dll.

Kompartemen bawah:Ini digunakan untuk mengatur komponen daya sirkuit utama seperti pemutus sirkuit, kontaktor, relay termal, dan busbar tembaga.

Kompartemen atas dan bawah diisolasi secara fisik untuk mencegah interferensi elektromagnetik yang dihasilkan oleh arus besar di sirkuit utama mempengaruhi keakuratan sinyal dari sirkuit kontrol. Pada saat yang sama, interferensi silang garis berkurang secara signifikan, dan garis pembeda terlihat jelas selama pemeliharaan.

Jalur kawat: Kompartemen atas dan bawah saling berhubungan, dan tidak ada belitan samping yang digunakan

Jalur kawat panjang berbentuk strip dibuka di tengah partisi. Kabel antara kompartemen atas dan bawah dapat langsung disambungkan melalui saluran ini tanpa harus mengelilingi sisi kotak untuk pengkabelan. Desain terperinci ini menjadikan jalur pengkabelan terpendek dan paling teratur. Baki kabel dapat langsung disejajarkan dengan perlintasan kabel untuk pemasangan, sekaligus meningkatkan efisiensi perakitan dan daya tarik estetika.

Kancing tetap baja tahan karat yang sudah dipasang sebelumnya di keempat sudut: menghilangkan kebutuhan akan pengeboran dan penyadapan di lokasi

Kancing baut tetap baja tahan karat telah dilas sebelumnya di keempat sudut bagian kabinet atas dan bawah, fitur desain utama yang secara signifikan mengurangi waktu perakitan keseluruhan. Dalam pemasangan kabinet tradisional, pemasangan komponen listrik memerlukan pengukuran, penentuan posisi, pengeboran, dan penyadapan di lokasi—proses yang tidak hanya memakan waktu tetapi juga membawa risiko lubang yang tidak sejajar sehingga menyebabkan pemasangan tidak aman. Dengan stud yang sudah terpasang sebelumnya, proses ini dipindahkan ke tahap fabrikasi lembaran logam. Setelah menerima kabinet, perakit dapat langsung mengamankan instrumen, rel pemutus sirkuit, pelat belakang pemasangan, blok terminal, dan komponen lainnya menggunakan baut pada stud yang telah dibor sebelumnya, sehingga tidak memerlukan pemesinan di lokasi.

Mengambil contoh kotak distribusi dengan 10 sirkuit, desain baut yang sudah dipasang sebelumnya dapat menghemat waktu perakitan sekitar 30 hingga 40 menit. Dalam pesanan teknik skala besar, akumulasi penghematan biaya tenaga kerja dan waktu sangatlah besar.

AKU AKU AKU. Badan pintu dan pemasangan: Set lengkap, cocok untuk berbagai skenario aplikasi

Sisi kiri kotak dikhususkan untuk pemasangan engsel pintu, dan dipadukan dengan pintu kotak berwarna putih dengan spesifikasi yang sama. Pada gambar terlihat panel pintu dari batch yang sama diletakkan di samping, menunggu perakitan. Badan pintu dapat dilengkapi dengan kunci dan jendela observasi sesuai kebutuhan pelanggan. Setelah ditutup, dapat mencapai perlindungan tahan debu dan mencegah orang non-profesional melakukan kesalahan.

Metode pemasangannya mengadopsi tipe terbuka yang dipasang di dinding. Bagian belakang kotak dilengkapi dengan lubang gantung, yang dapat langsung dipasang di dinding tanpa braket tambahan. Untuk skenario yang memerlukan pemasangan di tanah, braket dasar juga dapat dilengkapi secara opsional.

IV. Skenario aplikasi yang umum

Struktur lembaran logam standar dari cangkang kotak distribusi logam berlapis ganda yang dipisahkan dan sistem stud pra-instal yang fleksibel membuatnya cocok untuk berbagai skenario distribusi dan kontrol daya dalam ruangan

Membangun distribusi listrik: Kotak distribusi lantai, kotak kontrol penerangan, sakelar utama dan sakelar cabang disusun masing-masing di kompartemen atas dan bawah.

Pengendalian industri:Kabinet kontrol PLC, kotak kontrol listrik untuk pencocokan peralatan. Pengontrol dan terminal dipasang di kompartemen atas, dan komponen penggerak disusun di kompartemen bawah.

Laboratorium dan bengkel bersih:Tampilan berlapis bubuk putih selaras dengan lingkungan dalam ruangan, memenuhi persyaratan tahan debu dan estetika dalam skenario bersih.

Pengadaan rekayasa batch:Struktur standar mendukung produksi skala besar dan pengiriman cepat, cocok untuk pencocokan proyek konstruksi skala besar secara terpusat.

V. Dari lembaran logam hingga set lengkap: Sederhanakan proses perakitan Anda dengan cangkang standar

Ouyue Electric berkomitmen untuk menyediakan solusi penutup listrik yang lebih efisien dan terstandarisasi kepada pelanggantingkat produksi lembaran logam. Penutup logam kompartemen ganda dilengkapi partisi terintegrasi, tiang pemasangan yang telah dipasang sebelumnya, dan rangka standar, menawarkan produk penutup bagi pembuat panel dan kontraktor teknik yang menggabungkan kekuatan struktural dengan kemudahan perakitan.

Setelah gambar produk dikonfirmasi, hanya dibutuhkan 7 hari untuk menyelesaikan produk jadi.Apakah Anda memerlukan spesifikasi standar atau desain khusus berdasarkan gambar Anda,silakan kirimkan persyaratan teknis Anda kepada kami,dan kami akan segera memberikan saran solusi dan contoh penjadwalan produksi.
